流體阻力小 , 密封面受介質的沖刷和侵蝕小。
開閉較省力。
介質流向不受限制 , 不擾流、不降低壓力。
形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

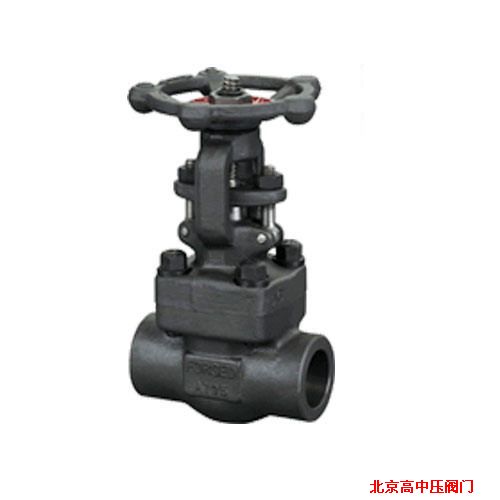

Z61Y鍛鋼閘閥的缺點如下：
密封面之間易引起沖蝕和擦傷，維修比較困難。
外形尺寸較大，開啟需要一定的空間，開閉時間長。
結構較復雜
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
| 3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 4 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 6 |
閥蓋 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
| 7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 8 |
銷釘 |
A276420 |
A276 304 |
| 9 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
| 10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 11 |
填料壓板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
閥桿螺母 |
A276420 |
| 14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 15 |
銘牌 |
SS |
| 16 |
手輪 |
A197 |
| 17 |
墊片 |
A473431 |
|
| 18 |
填料 |
柔性石墨 |
PTFE |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
1、設計制造：按GB12224-89、GB12228-89、JB/T7746-95
2、連接端尺寸：(1) 承插孔尺寸接JB1751-75
3、閥門檢驗和試驗：按GB/T13927-92
4、材料
(1)碳鋼按GB699的規定
(2)不銹鋼按GB1220的規定
(3)耐熱鋼按GB1221的規定
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次
